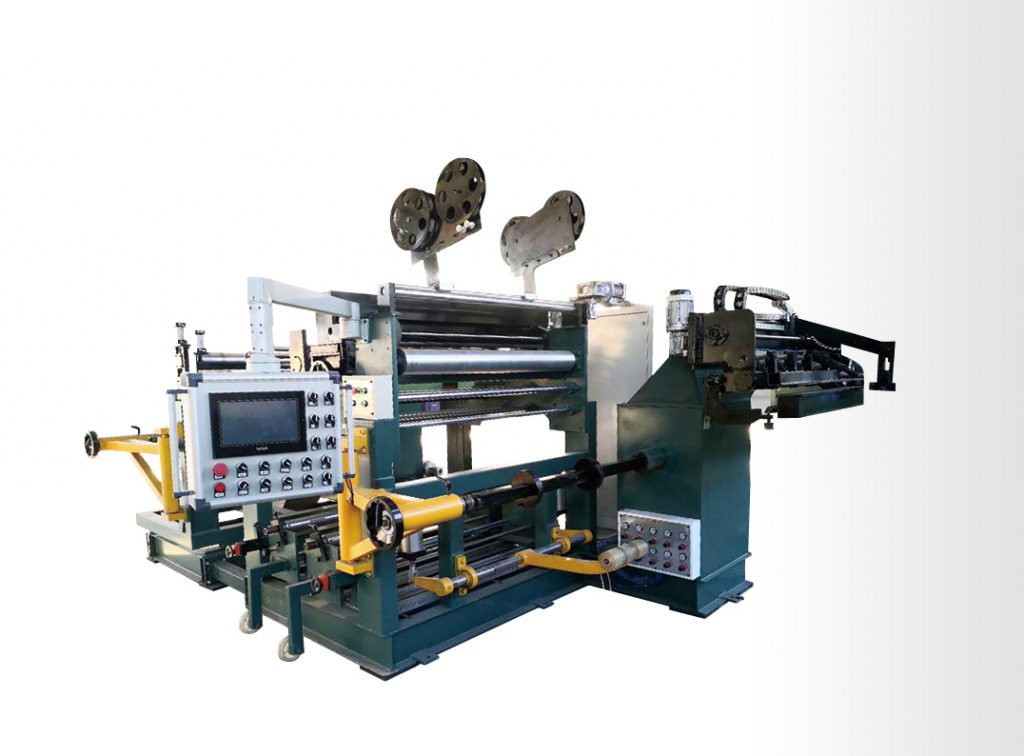

BRJ-/1400箔式繞機

箔式繞機是生產干式變壓器低壓線圈的專用設備，根據工作寬度的不同，分為三種型號：BRJ-/1400型，BRJ-II/1200型，BRJ-/800型。并派生出另三種雙層箔式繞線機型號：BRJ-/1400-2型、BRJ-II/1200-2型、BRJ-IM/800-2型。

箔式線圈是以不同厚度的銅或鋁箔帶為導體，以寬帶狀的絕緣材料為層間絕緣，以窄帶狀的絕緣材料為端絕緣，在箔式繞線機上一次完成卷繞，形成卷狀線圈。同時完成線圈內外側引線的焊接及外表面包扎。設備的各項功能為制作符合規范要求的箔式線圈提供了足夠的支撐。本機為生產此類電器產品部件的必要設備。

主要特點：

采用三點同步糾偏技術糾偏速度快且精度高。焊接系統除采用進口直線導軌和滾珠螺桿外，（為保證焊接質量平整光滑，還可選裝冷卻水循環系統）。箔帶張力由開卷裝置產生。

卷繞主軸采用變頻調速系統控制，能在箔帶大張力的情況下，平穩地正轉和反轉。執行機構除電機外，其余全部采用氣動元件控制。

主要結構由：

（1)焊接裝置（2)卷繞機（3)端絕緣開卷裝置（4)端絕緣導向裝置（5)除塵裝置（6)剪切裝置（7)層絕緣開卷裝置（8)光電控邊裝置（9)壓毛裝置（10)送料傳動裝置（11)開卷機（12)糾偏裝置（13)電控箱（14)鎢極氬弧焊機。
